壓縮機和風機等由汽輪機驅動的情況在以化工行業為主的應用場合普遍存在，在提高能效、降低碳排放的背景下，由汽輪機驅動改進為電機驅動的需求愈發迫切。

?

由于物理原理的差異，從熱功率輸入端開始，由電網供電的電機驅動效率遠高于小型汽輪機驅動，近年來隨著大功率電機和驅動控制技術進步，這種優勢越發顯著。隨著入網新能源發電的比重進一步提高，采用電機驅動的系統碳排放水平未來還會進一步降低。

?

臥龍電驅在化工行業擁有數十年的運行和服務經驗，豐富的產品線已在各種過程工藝動力系統中獲得廣泛應用。針對汽改電的發展趨勢，臥龍?jiān)谏羁汤斫庑袠I(yè)需求的基礎上，結合多年技術積累和產品迭代，推出了覆蓋不同功率等級和應用需求的從電氣、驅動、電機到自動化的完整系統解決方案。

01 解決方案

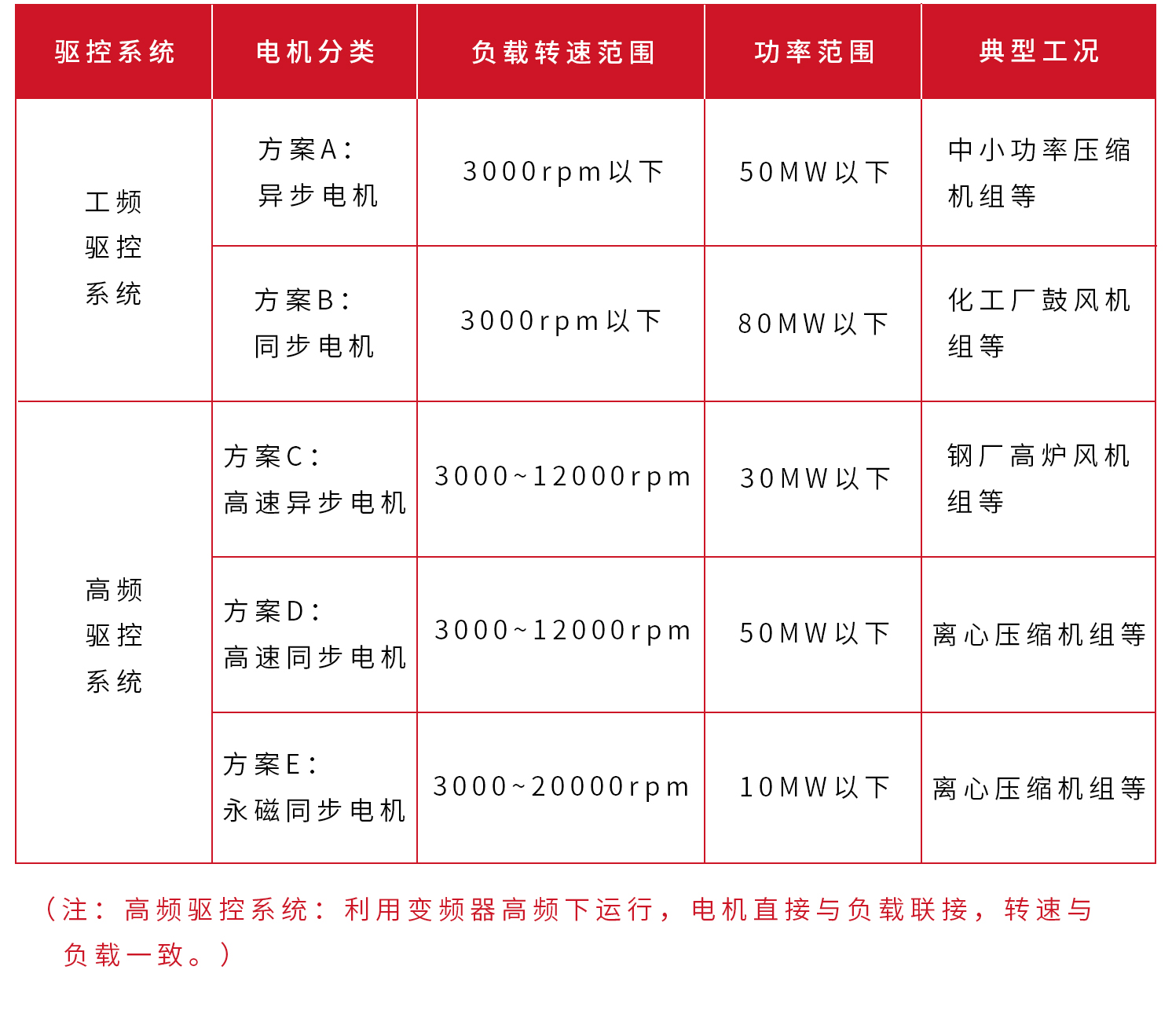

根據不同需求范圍，可提供不同類成套解決方案，能夠滿足容量80000kW以下，或者轉速20000rpm/min以下的負載驅動要求，匹配不同的壓縮機負載工藝需求。

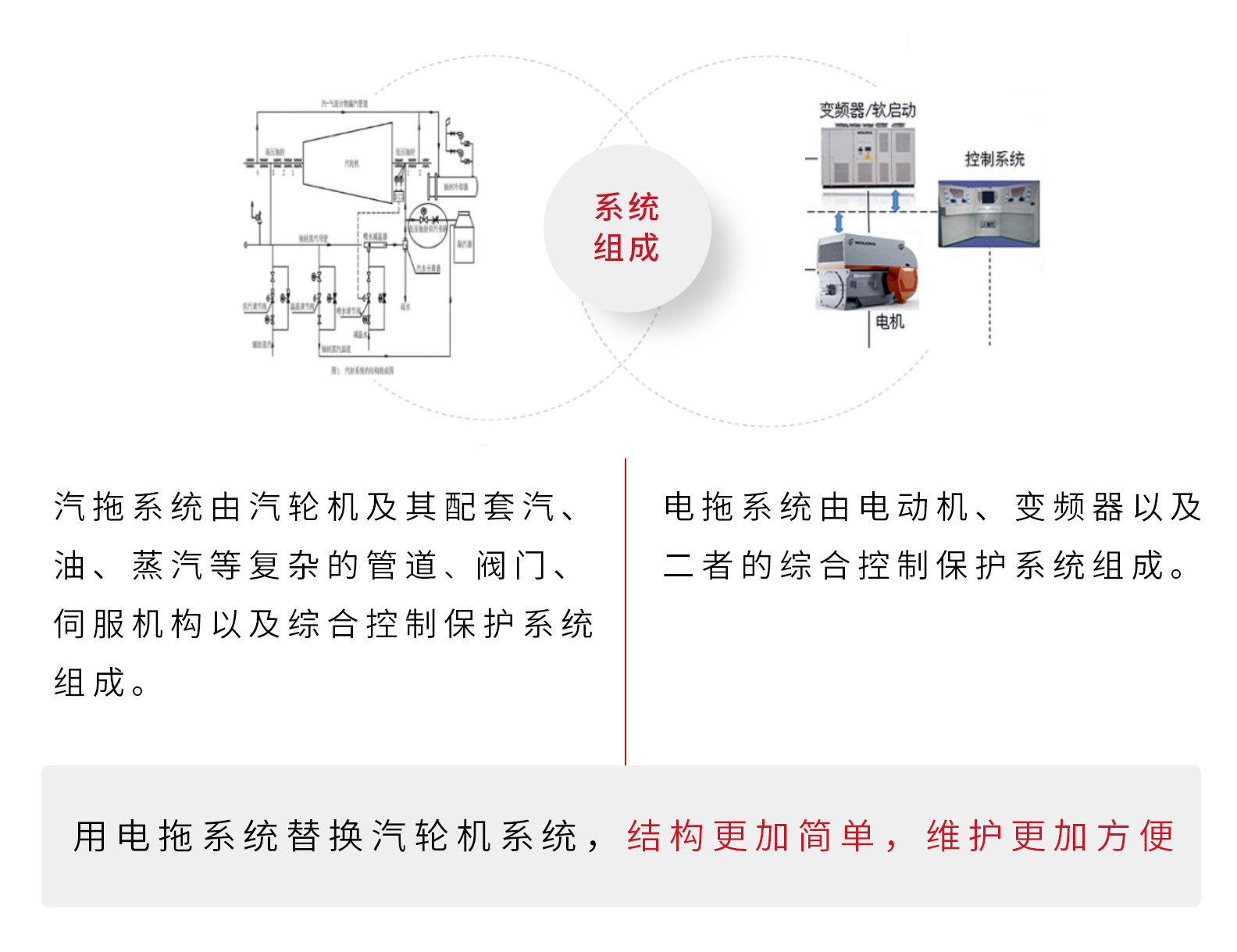

汽拖系統與電拖系統對比

02 系統組成

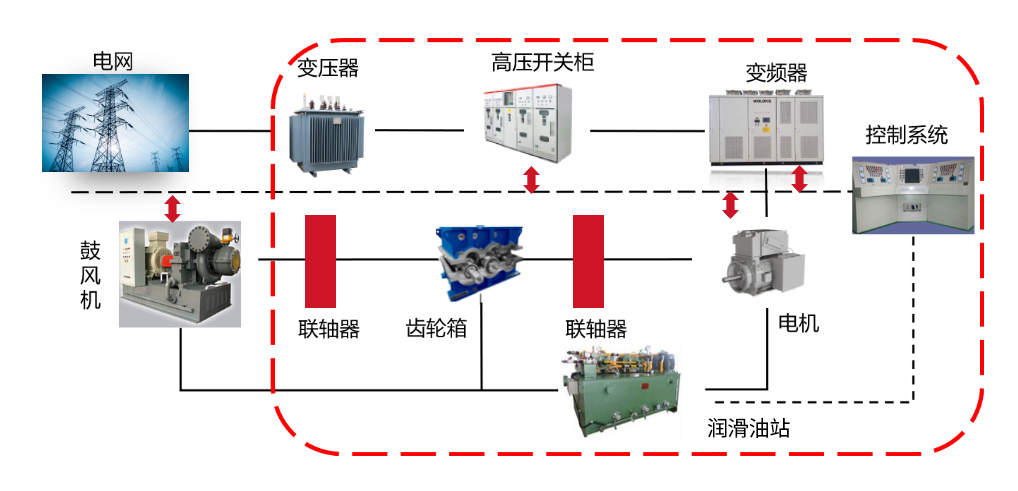

電機驅動系統主要由電機、變頻器、變壓器及控制系統等組成，取代原系統汽輪機組中汽輪機及其水、油、汽等系統，結構更加簡單，維護更加方便。

03 系統功能

全新汽改電驅動控制系統，電機與控制系統一體化設計，滿足高效、節能、安全的需求，主要功能有：

l高度集成，多重保護，人機交互友好，運行無憂。可設置過電壓、過電流、欠電壓、缺相、短路、超頻、失速（同步機）、反轉、過載、過熱、瞬時斷電、通訊故障等多重安全保護功能。

l對電機和電網無諧波干擾，無電纜聯接長度限值，電機受共模電壓及dV/dt應力影響較小。

l控制單元不會引起電機諧振，轉矩脈動小于0.1% ；可實現矢量控制與邏輯控制。

l高效節能，減少碳排放，綜合系統效率提升10% ～ 40%，系統簡單、減少占地、故障點少，更可靠、更易維護，智能控制， 啟動性能好、運行效率高。

04 臥龍優勢

為用戶提供從系統設計，到科學實施，再到貼心交付，全套EPC總包式服務，實現對用戶一站式服務

01 系統設計

機組軸系扭振計算（含機組的變頻啟動計算及軸系臨界轉速計算）

電網參數，容量分析

高速電機選型及底座設計

聯軸器、飛輪選型及設計

驅動設備選型：變頻器/軟啟動器

配套高、低開關柜、新增儀表選型設計

機組控制系統選型及軟硬件設計：重新設計控制系統；原控制系統改造

與用戶集中控制系統通訊

改造施工組織機構設計

改造施工方案編制

02 科學實施

設備生產制造及采購

施工設備及儀器準備

現場安全環境因素分析

施工前安全培訓與技術交底

施工主要內容：拆除汽輪機以及相關蒸汽管路、閥門；電機、底座及附屬設備安裝施工；驅動系統、控制柜、開關柜等安裝施工；

系統整體調試

03 貼心交付

現場操作使用培訓

驗收、交付使用

售后維修、維護

改造升級

設備運行狀態檢測、評估

設備遠程故障診斷
