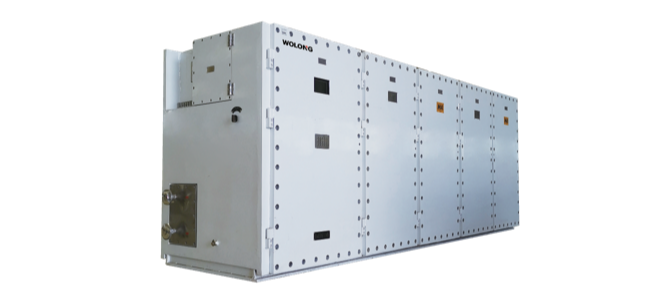

用隔爆兼本質安全型（鏈?zhǔn)剑╈o止無功發生器

該產品利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，發出感性或者容性無功；該產品作為有源型補償裝置，可以起到提高功率因數，濾除諧波，穩定電網端電壓的電能質量綜合治理的功用。適用于煤礦（有甲烷與煤塵爆炸性氣體的環境中）

樣本

產品特點

技術特征

響應速度快、調節范圍廣、占地面積小、損耗低
補償方式

可發出感性或容性補償無功，具備有源濾波能力可對諧波電流進行跟蹤治理，可支撐電網電壓
散熱方式

可采用風冷、水冷
拓?fù)浣Y(jié)構

星接或角接

運行條件

-15℃～+40℃

環境空氣溫度
≤90%（當溫度為25℃時）

環境空氣月平均最高相對濕度
≤1KM

海拔

規格參數

額定電壓：	0.66kV/1.14kV/3.3kV/6kV/10kV
額定容量：	±300kVar/500kVar/600kVar/1800kVar/1800kVar2500kVar/3200kVar/5000kVar
隔爆形式：	隔爆兼本質安全型
防爆標志：	Exd【ib】I
防護等級：	IP54
冷卻方式：	風冷、水冷
系統組成：	啟動系統、功率系統、控制系統、散熱系統
